Разводка сантехнических труб в санузле: выбираем схему и материалы

Капитальный ремонт в ванной комнате и туалете редко обходится без замены инженерных коммуникаций. Стальные трубы, отслужившие десятилетия, покрываются ржавчиной изнутри и снаружи, зарастают, теряют пропускную способность и в любой момент могут дать течь. Современная разводка труб в санузле - это не просто подключение унитаза и смесителя, а целая инженерная система, от которой зависит комфорт и безопасность всей квартиры или дома. Неправильный выбор материала, ошибки в схеме или некачественный монтаж могут привести к самым печальным последствиям: от падения давления до затопления соседей. В этой статье эксперты компании remont-vannoi.ru подробно расскажут о современных материалах (полипропилен, металлопластик, сшитый полиэтилен), популярных схемах разводки (тройниковая и коллекторная) и ключевых этапах монтажа, чтобы ваш ремонт прослужил долгие годы без аварий.

Почему нельзя игнорировать замену труб

Многие владельцы квартир, делая косметический ремонт, оставляют старые трубы, надеясь, что они еще послужат. Это опасное заблуждение.

Срок службы стальных труб без покрытия редко превышает 20-25 лет. Коррозия истончает стенки, появляются свищи. Кроме того, внутренний диаметр труб зарастает отложениями, что снижает напор воды и ухудшает ее качество (вода становится ржавой).

Замена труб «вскрытую», когда стены и пол уже отделаны плиткой, обойдется значительно дороже и вызовет массу разрушений. Придется ломать кафель, демонтировать сантехнику, а затем восстанавливать отделку.

Современные пластиковые и металлопластиковые трубы лишены этих недостатков. Они не ржавеют, не зарастают изнутри (благодаря идеально гладкой поверхности) и рассчитаны на 50 лет службы. Поэтому грамотная разводка труб на этапе черновой отделки - это инвестиция в спокойствие и комфорт на десятилетия вперед. Экономия на сантехнике при ремонте - самая ложная экономия.

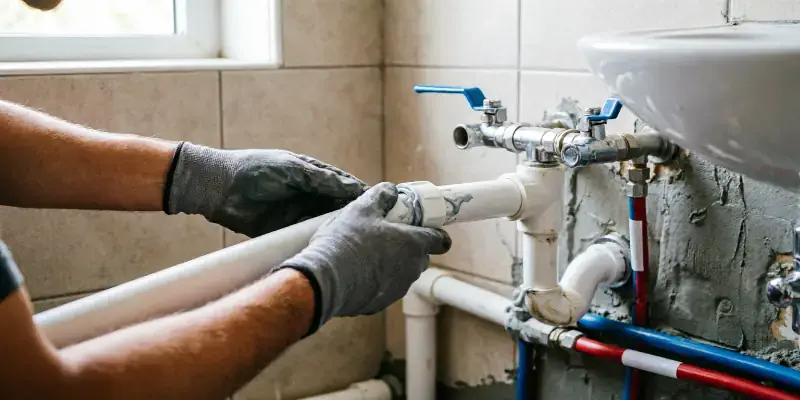

Полипропиленовые трубы (PPR): народный выбор

Самый популярный материал для сантехнической разводки в России - полипропилен. Он завоевал доверие благодаря оптимальному соотношению цены и качества.

Плюсы:

• Низкая цена: Самый бюджетный вариант качественных труб.

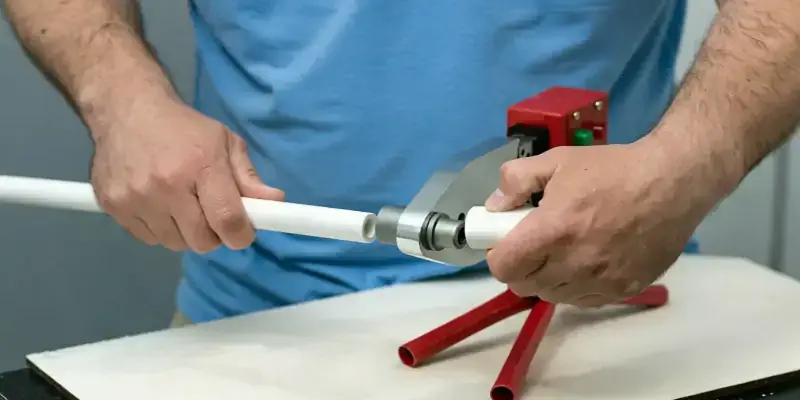

• Простота монтажа: Соединяется методом диффузионной сварки (пайки) с помощью недорогого паяльника. При должном навыке можно сделать самому.
• Долговечность: Срок службы заявлен 50+ лет.
• Химическая инертность: Не вступает в реакцию с водой, не дает привкуса.
• Гладкая внутренняя поверхность: Не зарастает.

Минусы:

• Неразъемные соединения: Для ремонта придется вырезать кусок трубы.
• Высокое тепловое расширение: Для горячей воды обязательно использовать армированные трубы (алюминиевой фольгой или стекловолокном), иначе труба может деформироваться.
• Критичность к температуре пайки: Перегрев может сузить проходное сечение в месте сварки, недогрев - соединение потечет.
• Требует много фитингов: При поворотах и разветвлениях используются углы и тройники, что увеличивает количество потенциально слабых мест.

Идеально для: Скрытой прокладки в штробах или стяжке, так как монолитные соединения надежны.

Металлопластиковые трубы (PEX-AL-PEX): гибкость и удобство

Металлопластик представляет собой пятислойную конструкцию: внутренний и внешний слои из сшитого полиэтилена, между ними - алюминиевая фольга, скрепленная клеевыми слоями.

Плюсы:

• Гибкость: Трубы легко гнутся (с помощью трубогиба или пружины), что позволяет прокладывать сложные трассы без лишних фитингов.
• Держит форму: После изгиба не возвращается в исходное положение.
• Разнообразие фитингов: Есть два типа соединений - обжимные (цанговые) с гайками и прессовые.
• Поставляется в бухтах: Можно проложить длинный участок без стыков.

Минусы:

• Цанговые соединения требуют обслуживания: Их нужно периодически подтягивать, поэтому их нельзя замуровывать в стены - только открытый доступ.
• Пресс-фитинги дороже: Требуют специального пресс-инструмента, но их можно скрывать в стенах.
• Чувствительность к качеству монтажа: Несоблюдение технологии калибровки может привести к протечкам.

Идеально для: Открытой прокладки, подключения сантехприборов к коллекторам, теплых полов.

Сшитый полиэтилен (PEX): премиальная надежность

Сшитый полиэтилен - современный материал, который набирает популярность в профессиональной среде. Он обладает «памятью формы», высокой прочностью и гибкостью.

Плюсы:

• Высокая надежность соединений: Соединяется с помощью надвижных гильз (аксиальный монтаж) или пуш-фитингов. Это самые надежные соединения на сегодня, которые можно смело замоноличивать.
• Гибкость и память формы: Поставляется в бухтах, можно прокладывать без стыков на десятки метров.
• Устойчивость к замерзанию: Эластичен, выдерживает замерзание воды внутри без разрушения (расширяется).
• Высокая прочность и долговечность: Срок службы 50+ лет.

Минусы:

• Высокая стоимость: Самые дорогие трубы и фитинги.
• Необходимость в дорогом инструменте: Для монтажа нужен профессиональный инструмент (расширитель, пресс-клещи).

Идеально для: Коллекторной разводки «на века», особенно в элитных домах и при скрытом монтаже.

Тройниковая (последовательная) схема разводки

Классическая схема, которая использовалась в советское время и до сих пор популярна благодаря экономии материалов. Суть: от стояка отходит одна магистральная труба, а к каждому прибору (смесителю, унитазу, стиральной машине) делается ответвление с помощью тройника.

Плюсы:

• Экономия материалов: Минимальная длина труб и количество фитингов.
• Низкая стоимость.
• Простота монтажа.

Минусы:

• Падение давления: При одновременном включении нескольких приборов (например, душа и крана на кухне) напор на каждом падает.
• Скачки давления: Если один прибор перекрывается, давление в системе скачет (гидроудар).
• Отсутствие индивидуального отключения: Для ремонта одного крана придется перекрывать всю ветку.
• Много соединений: Каждый тройник - потенциальное место протечки.

Когда оправдана: В маленьких санузлах с минимумом точек водоразбора или при открытой прокладке труб, где доступ к соединениям легок.

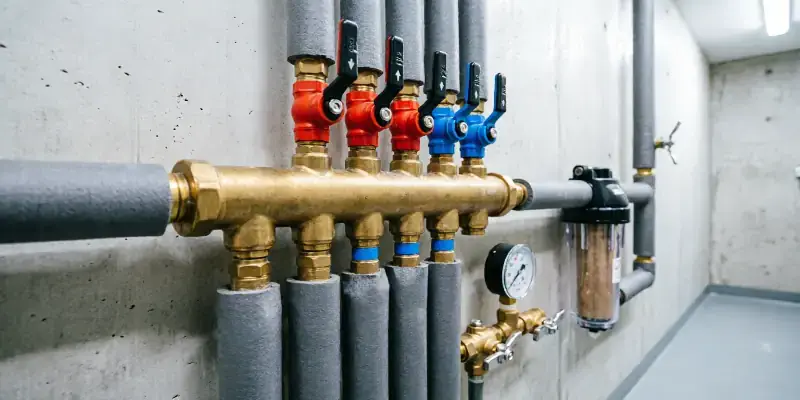

Коллекторная (лучевая) разводка - современный стандарт

На каждый стояк (холодной и горячей воды) устанавливается коллектор - распределительная гребенка с отводами. От коллектора к каждому сантехническому прибору прокладывается отдельная труба (луч).

Плюсы:

• Равномерное давление: Идеальное давление на всех потребителях независимо друг от друга.
• Индивидуальное отключение: Можно отключить любой прибор для ремонта, не лишая воды остальную квартиру.
• Минимум соединений: Труба идет от коллектора до прибора целым куском (особенно актуально для PEX и металлопластика в бухтах).
• Компактность: Все управляющие краны, счетчики, фильтры собраны в одном месте (сантехническом шкафу).

Минусы:

• Большой расход труб: В 2-3 раза больше, чем при тройниковой схеме.
• Необходимость места под коллекторный шкаф.
• Более сложный и дорогой монтаж.

Идеально для: Больших квартир и домов с большим количеством сантехники. Риск протечек минимален.

Разводка канализации: особенности и уклоны

Канализационная разводка в санузле не менее важна, чем водопровод. Здесь главное правило - самотек. Трубы должны прокладываться с уклоном в сторону стояка, чтобы стоки уходили самостоятельно.

Нормы уклонов (СНиП):

• Для труб диаметром 50 мм (подводки к раковинам, душевым, ваннам) - 3 см на метр (минимум).
• Для труб диаметром 110 мм (унитаз) - 2 см на метр.

Важные правила монтажа канализации:

• Используйте раструбные соединения с резиновыми уплотнителями. Раструб должен быть направлен против потока воды.
• Избегайте прямых углов (90°) - лучше использовать два отвода по 45°. Это снижает риск засоров.
• Для скрытой прокладки в стенах или полу трубы можно штробить, но обязательно делать это без соединений в стене (только цельный кусок).
• Для унитаза используйте гофру или эксцентрик - они позволяют компенсировать несовпадение осей выпуска и раструба.
• Обязательно предусмотрите ревизии (прочистки) на поворотах и длинных участках.

Современные пластиковые трубы (ПВХ или полипропилен) легки, долговечны и устойчивы к коррозии.

Какой диаметр труб выбрать

Для водопровода:

• Полипропилен: для разводки - 20 мм (наружный), для стояков - 25-32 мм.
• Металлопластик и PEX: для разводки - 16 или 20 мм.

Слишком маленький диаметр приведет к падению напора, слишком большой - к усложнению монтажа и застою воды.

Для канализации:

• 50 мм - отводы от раковин, биде, стиральных и посудомоечных машин, душевых кабин.
• 110 мм - от унитаза, общий выпуск в стояк.

Важно соблюдать соответствие диаметров на всем протяжении, чтобы не создавать подпоров.

Этапы монтажа: от проекта до запуска

Шаг 1. Проектирование и разметка

Любой качественный монтаж начинается с проекта. На бумаге или прямо на стенах отмечается расположение всей сантехники, точек подключения, трассы прохода труб.

• Определяется тип разводки (тройниковая или коллекторная).
• Выбираются места для установки шаровых кранов, фильтров грубой очистки, редукторов давления, счетчиков воды.
• Важно предусмотреть доступ к запорной арматуре - через сантехнические лючки или открытые ниши.
• Рассчитывается необходимое количество труб, фитингов и креплений.

Хороший проект позволяет избежать неприятных сюрпризов в процессе работы и гарантирует, что после отделки все приборы подключатся без проблем.

Шаг 2. Штробление и подготовка оснований

После разметки выполняются штробы в стенах и/или полу для скрытой прокладки труб.

• Штробы должны быть достаточной глубины и ширины, чтобы трубы можно было уложить с теплоизоляцией (если требуется) и заштукатурить без выступов.
• Важно: В панельных домах нельзя делать глубокие штробы в несущих стенах (это ослабляет конструкцию). Часто трубы пускают по полу в стяжке или зашивают коробами из гипсокартона.
• В местах прохода труб через стены обязательно ставятся гильзы (отрезки труб большего диаметра) - это защищает трубу от повреждений при подвижках здания и от теплового расширения.
• Все штробы грунтуются перед укладкой труб.

Шаг 3. Монтаж и крепление труб

• Монтаж начинают от стояка или коллектора.
• Трубы нарезаются нужной длины, соединяются фитингами (пайка, опрессовка, обжим).
• Важно оставлять запас на выходы для подключения смесителей - обычно около 10-15 см. Они должны выступать из стены на строго определенное расстояние, чтобы потом точно встали эксцентрики.
• Трубы крепятся к стенам с помощью клипс или хомутов с шагом 50-70 см, чтобы избежать провисания.
• При пайке полипропилена нужно следить за чистотой и нагревом. При монтаже металлопластика на обжимных фитингах - обязательно калибровать трубу (снимать фаску), чтобы не срезать уплотнительное кольцо.
• После сборки всей системы проводят визуальный контроль.

Шаг 4. Опрессовка и проверка герметичности

До того, как закрывать трубы штукатуркой или плиткой, система обязательно испытывается давлением.

• Водопровод: Заполняется водой и создается давление, в 1,5-2 раза превышающее рабочее (обычно 8-10 атмосфер). Система оставляется под давлением на несколько часов (минимум 2-4 часа, лучше на сутки). Контролируется падение давления и отсутствие протечек.
• Канализация: Проверяется проливом воды (ведро воды в каждую точку) на предмет протечек и правильности уклона.
• Акт скрытых работ: Обязательно сфотографируйте все участки разводки с рулеткой или составьте схему. Это поможет в будущем, если потребуется что-то найти или просверлить стену, не задев трубу.

Только после успешных испытаний можно приступать к отделке.

Типичные ошибки при разводке труб

Даже опытные мастера иногда допускают промахи. Вот список самых распространенных ошибок:

1. Экономия на запорной арматуре. Установка дешевых вентилей, которые быстро закисают или протекают. Ставьте качественные шаровые краны (Bugatti, Valtec, Danfoss и др.).
2. Соединения в стенах. Для скрытой проводки используйте только цельные трубы и неразъемные соединения (пайка, пресс). Цанговые фитинги оставляйте только в доступных местах.
3. Несоблюдение уклона канализации. Маленький уклон - засоры, большой (более 5 см на метр) - вода уходит с шумом и срывает гидрозатворы в сифонах.
4. Забытые перемычки (байпасы). При замене полотенцесушителя в многоквартирном доме (при подключении к стояку ГВС) обязателен байпас. Без него вы перекроете циркуляцию воды во всем стояке.
5. Крестовины и тройники под 90° в канализации. Лучше использовать два отвода по 45° для плавного поворота.
6. Отсутствие фильтров грубой очистки. Грязь из труб быстро выведет из строя смесители и бытовую технику.
7. Использование труб разных производителей. Даже одинаковые по маркировке трубы разных брендов могут немного отличаться по диаметру, что приведет к протечкам.

Сравнительная таблица материалов для труб
